R166519320
產品型號：R166519320 產品描述：鋼制標準滾珠滑塊 FKS-法蘭型 短 標準高 滾珠滑塊的密封不帶滾珠鏈
產品規格：15
預緊等級：C0
精度等級：H
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

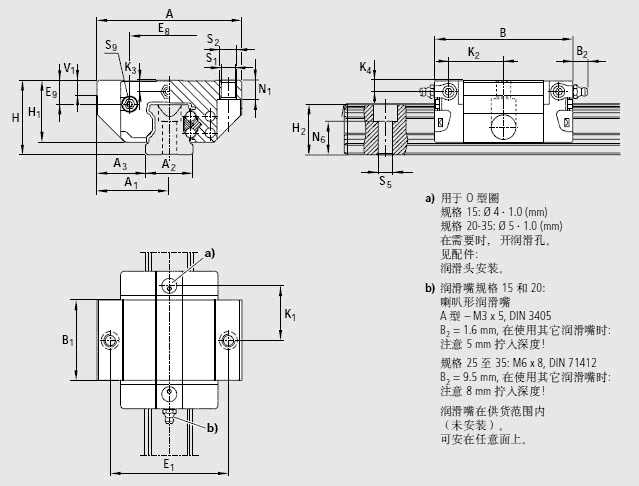

主要參數

A 47
A1 23.5
A2 15
A3 16.0
B 44.7
B1 25.7
E1 38
E8 24.55
E9 6.70
H 24
H1 19.90
H21) 16.30
H22) 16.20
K1 16.25
K2 17.85
K3 3.20
K4 3.20
N1 5.2
N6±0.5

10.3


S1 4.3
S2 M5
S5 4.4
S9

M2.5*3.5


T 60
V1 5.0
重量 0.15
額定載荷C3) 5 400
額定載荷 C03) 8 100
額定轉矩 Mt3) 52
額定轉矩 Mto3) 80
額定轉矩 ML3) 19
額定轉矩 ML03) 28

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
1060

資料下載

R166519320.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
