R162253210
產品型號：R162253210 產品描述：鋼制重載滾珠滑塊 SNS-窄型 標準長 標準高 滾珠滑塊的密封不帶滾珠鏈
產品規格：55
預緊等級：C3
精度等級：P
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

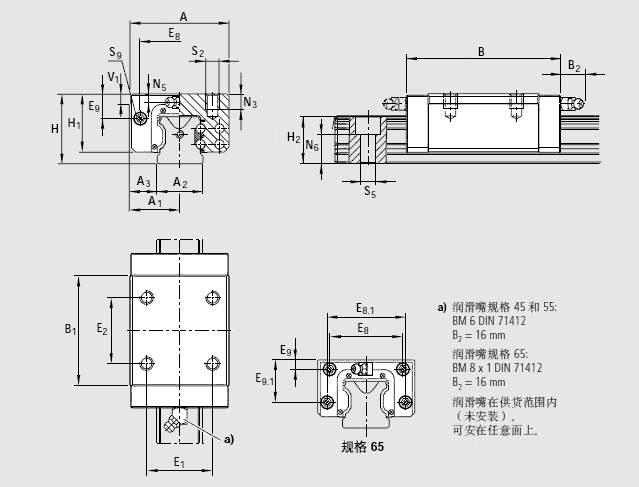

主要參數

A 100
A1 50
A2 53
A3 23.5
B 159
B1 115.5
E1 75
E2 75
E8 80
E9 22.3
H 70
H1 57
H21) 48.15
H22) 47.85
K3 9
N3 19
N6±0.5

29.0


S2 M12
S5 16
S9

M5*8


T 120
V1 12
重量 3.80
額定載荷C3) 98 200
額定載荷 C03) 121 400
額定轉矩 Mt3) 3 100
額定轉矩 Mto3) 3 860
額定轉矩 ML3) 1 540
額定轉矩 ML03) 1 905

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。

資料下載

R162253210.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
