R165372220
產品型號：R165372220 產品描述：鋼制標準滾珠滑塊 FLS-法蘭型 長 標準高 滾珠滑塊的密封不帶滾珠鏈
產品規格：30
預緊等級：C2
精度等級：P
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

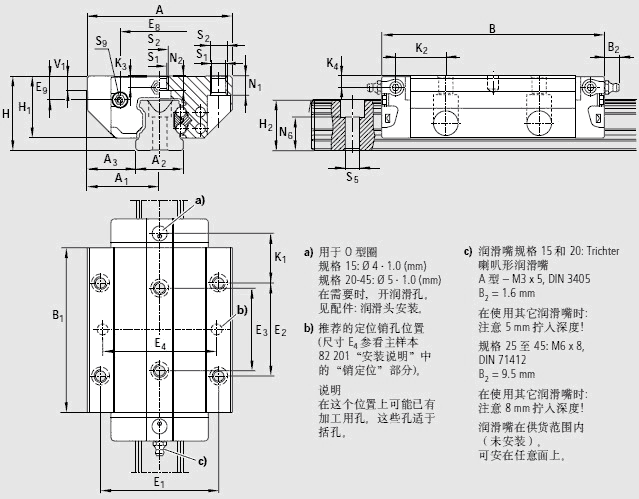

主要參數

A 90
A1 45.0
A2 28
A3 31.0
B 119.7
B1 89.4
E1 72
E2 52
E3 44
E8 48.40
E9 14.60
H 42
H1 35.35
H21) 28.55
H22) 28.35
K1 25.00
K2 26.70
K3 6.05
K4 6.05
N1 11.0
N2 7.90
N6±0.5

17.0


S1 8.5
S2 M10
S5 9.0
S9

M3*5


T 80
V1 7.0
重量 1.50
額定載荷C3) 40 000
額定載荷 C03) 57 800
額定轉矩 Mt3) 690
額定轉矩 Mto3) 1 000
額定轉矩 ML3) 495
額定轉矩 ML03) 715

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。

資料下載

R165372220.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
